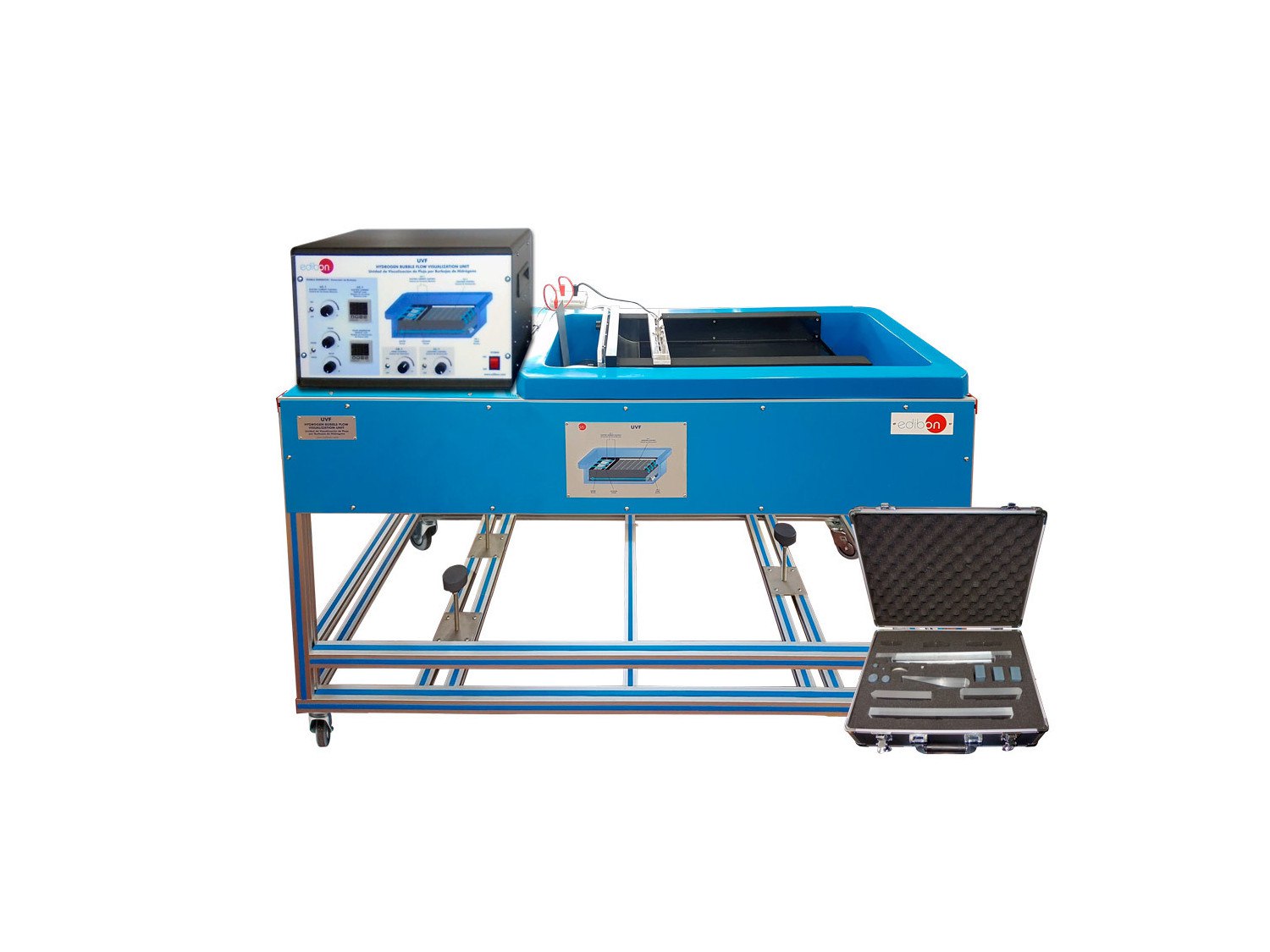

Thiết bị quan sát dòng chảy bằng bóng khí hydro (UVF):
- Khung nhôm anod hóa và các tấm panel bằng thép sơn tĩnh điện.
- Thiết bị có bánh xe để dễ dàng di chuyển.
- Các thành phần kim loại chính được làm bằng thép không gỉ.
- Mặt trước có sơ đồ bố trí các thành phần tương tự như thực tế.
- Bể chứa bằng sợi thủy tinh với dung tích 25 lít.
Máy bơm chìm điều chỉnh tốc độ:
- Lưu lượng tối đa: 1320 l/h.
- Cột áp tối đa: 14 m.
- Bộ chỉnh dòng và cửa vào để tạo dòng chảy đồng đều, không gây nhiễu loạn.
Buồng làm việc (600 x 290 mm), bao gồm:
- Cửa xả để điều chỉnh độ sâu của buồng làm việc.
- Tấm anod bằng thép không gỉ dày 1 mm.
- Ba dây platin đường kính 0,2 mm với các chiều dài khác nhau (30 mm, 50 mm, 75 mm) đóng vai trò cathode có thể thay đổi.
- Ba giá đỡ dạng ngạnh để giữ cathode.
Bộ tạo bong bóng:
- Cường độ dòng tối đa: 450 mA.
- Thời gian tạm dừng: 0 – 2000 ms.
- Thời gian xung: 0 – 2000 ms.
- Bộ đèn LED chiếu sáng trắng dưới nước với cường độ có thể điều chỉnh.
Vali chứa bộ mô hình, bao gồm:
- Bốn xi-lanh PVC với các kích thước khác nhau (đường kính 6 mm, 12 mm, 19 mm, 25 mm).
- Khối hình chữ nhật PVC (70 x 40 x 25 mm).
- Hai thanh dẫn thẳng dài 330 mm.
- Một cánh khí động học bằng methacrylate.
- Một tấm phẳng bằng methacrylate với hai đầu bo tròn.
- Một tấm phẳng bằng methacrylate với một đầu tam giác và một đầu chữ nhật.
- Hai tấm cong bằng methacrylate.
Bảng điều khiển bao gồm:
- Hộp kim loại. Công tắc chính.
- Công tắc và bộ điều chỉnh dòng điện một chiều (DC).
- Màn hình kỹ thuật số hiển thị dòng điện DC.
- Công tắc và bộ điều chỉnh thời gian xung và thời gian tạm dừng của dòng điện.
- Màn hình kỹ thuật số hiển thị thời gian xung và thời gian tạm dừng.
- Cáp và phụ kiện phục vụ vận hành tiêu chuẩn.
- Tài liệu hướng dẫn: Thiết bị đi kèm các hướng dẫn chi tiết về yêu cầu kỹ thuật, lắp đặt, vận hành, an toàn, bảo trì và thực hành thí nghiệm.
Kích thước: 1500 x 700 x 900 mm (xấp xỉ 59.05 x 27.55 x 35.43 inch).
Trọng lượng: 25 kg (xấp xỉ 55 pounds).
