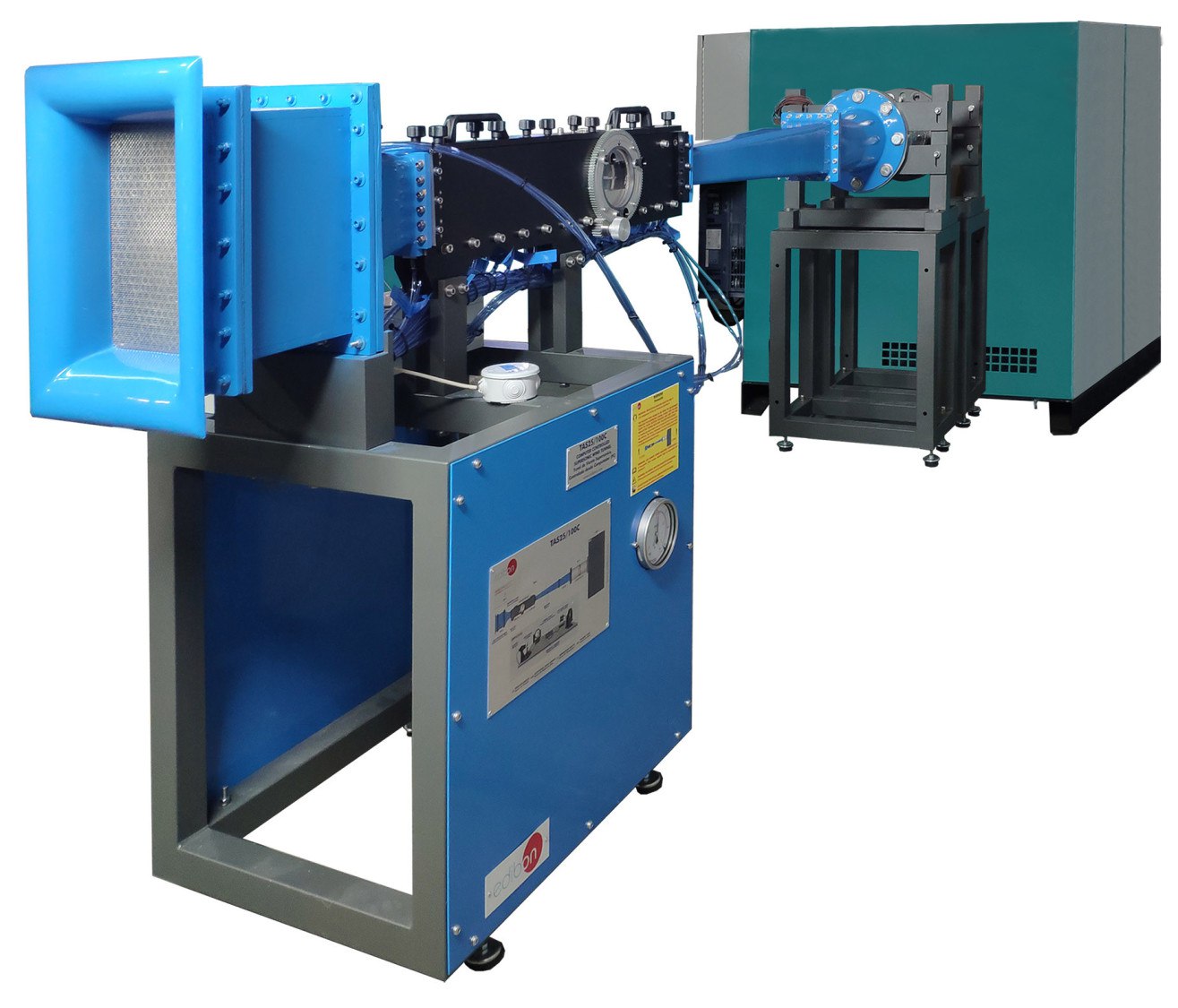

TAS25/100C. Thiết bị:

• Khung bằng nhôm anot hóa và các tấm panel bằng thép sơn tĩnh điện.
• Các bộ phận kim loại chính được làm bằng thép không gỉ.
• Sơ đồ bố trí các thành phần tương tự như thực tế được hiển thị trên bảng điều khiển phía trước.

Hầm gió mạch hở:

• Vòi phun:
  • Làm bằng sợi thủy tinh.
  • Bộ làm thẳng dòng khí. Chiều dài: 200 mm.
• Buồng làm việc:
  • Làm bằng nhôm anot hóa.
  • Kích thước: 100 x 25 x 740 mm.
  • Ba cấu hình Laval có thể thay đổi với các hình dạng khác nhau cho phép đạt được các tốc độ gió khác nhau trong khu vực làm việc:
    • Siêu âm (lên đến Mach 2).
    • Cận âm (lên đến Mach 1.4).
    • Dưới âm.
  • Hai cửa sổ kính trong suốt để nghiên cứu khí động học trên các mô hình cản gió khác nhau:
    • Kính quang học chất lượng cao – loại BK7.
    • Đường kính: 110 mm.
  • Các mô hình khí động học:
    • Nêm đơn 5º.
    • Nêm đôi 7º.
    • Nêm đôi 10º có lỗ đo áp suất.
    • Đạn.
    • Tên lửa.
  • Bộ điều chỉnh góc cho phép thay đổi góc tấn của gió so với mô hình khí động học. Phạm vi: ±10°.
• Khuếch tán:
  • Làm bằng sợi thủy tinh.
• Đoạn ống bằng thép không gỉ linh hoạt để hấp thụ rung động.
• Bơm chân không:
  • Tổng công suất: 60 kW.
  • Lưu lượng tối đa của hệ thống: 2700 m³/giờ.
  • Bộ giảm thanh đầu vào.
  • Bộ giảm thanh đầu ra.
  • Van một chiều.
  • Van an toàn.
  • Khung bệ với chân đàn hồi.
  • Bộ lọc hút.
  • Đồng hồ đo chân không.
  • Vỏ cách âm có hệ thống thông gió bên trong bằng quạt làm mát cưỡng bức.
• Cảm biến góc quay ở cửa sổ.
• 33 cảm biến áp suất để đo áp suất tương đối thông qua máy tính.
• Cảm biến nhiệt độ.
• Tấm đo lưu lượng kiểu lỗ (orifice plate).

Thiết bị đi kèm bao gồm:

• Hệ thống SCADA tiên tiến thời gian thực.
• Điều khiển mở + Điều khiển đa kênh + Điều khiển thời gian thực.
• Phần mềm điều khiển chuyên dụng của EDIBON dựa trên LabVIEW.
• Bảng thu thập dữ liệu của National Instruments (250 KS/s – kilo mẫu/giây).
• Bài tập hiệu chuẩn giúp người dùng học cách hiệu chuẩn cảm biến và hiểu tầm quan trọng của việc kiểm tra độ chính xác trước khi đo lường.
• Tương thích với máy chiếu và/hoặc bảng trắng điện tử, cho phép trình bày và minh họa thiết bị cho cả lớp học.
• Có khả năng thực hiện nghiên cứu ứng dụng, mô phỏng công nghiệp thực tế, khóa đào tạo, v.v.
• Điều khiển và vận hành từ xa cho người dùng và hỗ trợ kỹ thuật từ xa của EDIBON luôn có sẵn.
• An toàn tuyệt đối với 4 hệ thống bảo vệ (Cơ khí, Điện, Điện tử & Phần mềm).
• Thiết kế và sản xuất theo nhiều tiêu chuẩn chất lượng.
• Tùy chọn phần mềm ICAI để tạo, chỉnh sửa và thực hiện các bài tập thực hành, kiểm tra, tính toán, đồng thời theo dõi kiến thức và tiến độ của người dùng.
• Thiết bị này được thiết kế để mở rộng và tích hợp trong tương lai. Một mở rộng phổ biến là hệ thống Scada-Net (ESN) của EDIBON, cho phép nhiều sinh viên vận hành đồng thời nhiều thiết bị trong một mạng lưới.

Các phụ kiện khuyến nghị bổ sung (Không bao gồm):

• TAS25/100-SO: Phụ kiện quang học Schlieren.
