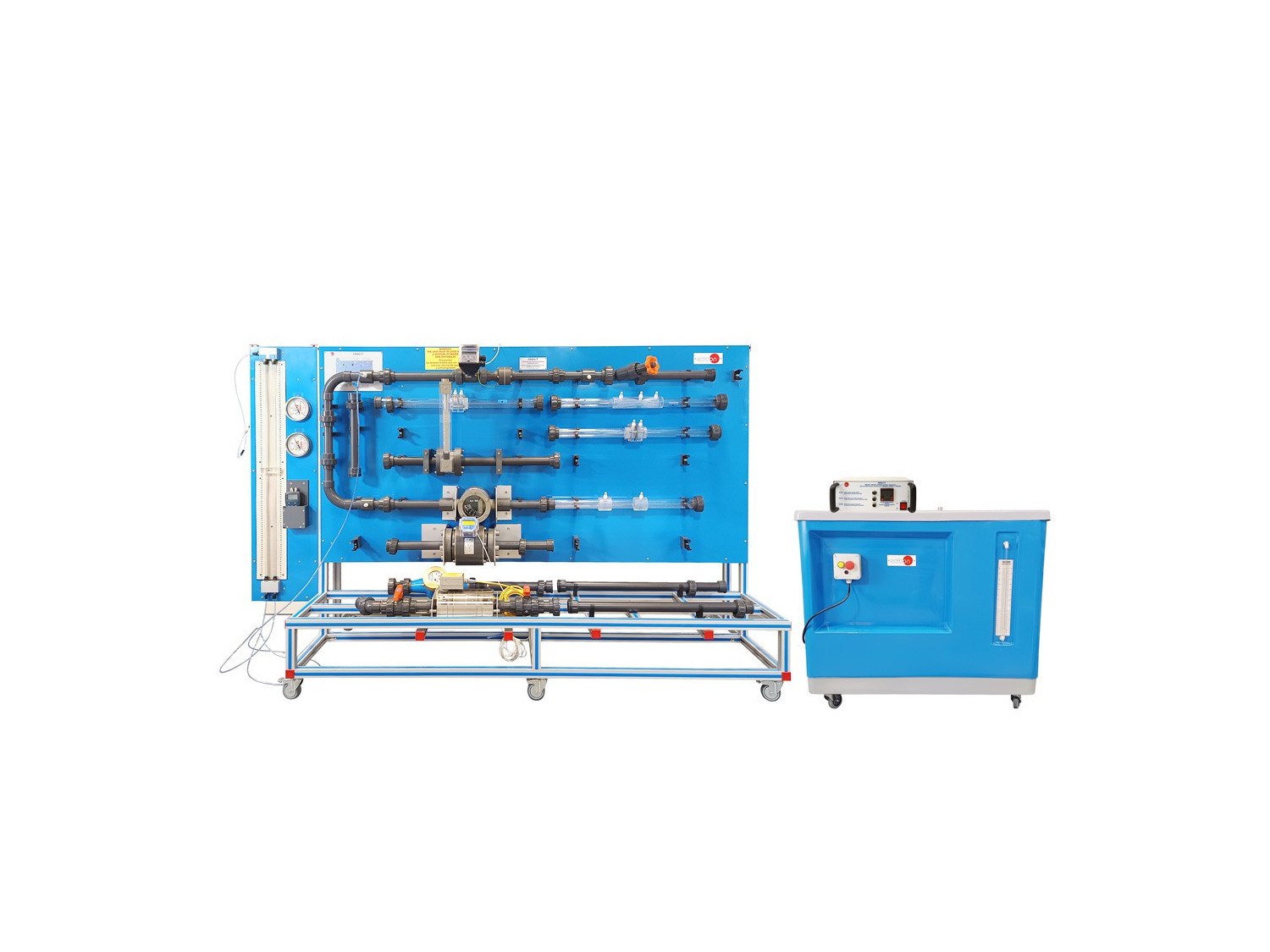

FMDU-UB. Bộ FMDU cơ bản

• Thiết bị độc lập để minh họa các đặc tính của lưu lượng kế được sử dụng trong đo lưu lượng nước qua ống dẫn hoặc kênh hở.
• Khung bằng nhôm anod hóa và các tấm bằng thép sơn phủ.
• Thiết bị có bánh xe để dễ dàng di chuyển.
• Các thành phần kim loại chính làm bằng thép không gỉ.
• Sơ đồ ở bảng điều khiển phía trước mô phỏng bố trí thực tế của các thành phần.

Mạch ống bao gồm:

• Van điều chỉnh lưu lượng.
• Nhiều cổng đo áp suất.
• Thiết bị cuốn khí.
• Ống mềm để kết nối với bàn thủy lực.
• Các ống bổ sung để thay đổi cấu hình mạch ống.
• Áp kế nước dài 1 m và hai áp kế Bourdon từ 0 – 2.5 bar, độ chính xác 1%, để đo độ sụt áp.
• Lưu lượng kế được lắp trong các ống có thể dễ dàng lắp đặt vào khu vực thử nghiệm.
• Dễ dàng tháo lắp các ống có lưu lượng kế để đánh giá và kiểm tra.
• Lưu lượng kế có thể hoạt động độc lập để hỗ trợ nghiên cứu hoặc dự án sinh viên.

Bàn thủy lực:

• Bàn thủy lực di động, làm bằng polyester gia cố sợi thủy tinh, có bánh xe di chuyển.
• Bơm ly tâm, công suất 0,55 kW, áp suất 2,5 bar, lưu lượng 150 l/phút, điện một pha 200 VAC – 240 VAC/50 Hz hoặc 110 VAC – 127 VAC/60 Hz. Khởi động bằng cầu dao bơm.
• Dung tích bể chứa: 165 lít.
• Kênh nhỏ: 8 lít.
• Đo lưu lượng: bể đo thể tích, chia vạch từ 0 – 7 lít cho lưu lượng thấp và từ 0 – 40 lít cho lưu lượng cao.
• Van xả điều khiển bằng tay từ xa ở đáy bể đo thể tích.
• Ống đo mức với thang chia để hiển thị mực nước trong bể trên.
• Tấm chắn giảm dao động dòng chảy.
• Làm từ vật liệu chống ăn mòn, đảm bảo tuổi thọ dài.
• Đèn báo an toàn và tiếp xúc.
• Kèm theo cáp và phụ kiện cho hoạt động bình thường.

Tài liệu hướng dẫn:
Thiết bị được cung cấp kèm các tài liệu sau:

• Dịch vụ yêu cầu
• Lắp ráp và cài đặt
• Khởi động
• An toàn
• Bảo trì & Thực hành

Các thành phần bắt buộc (Không bao gồm):

• FMDU08. Lưu lượng kế điện từ cho FMDU
  • Ống PVC: Dn32
  • Phạm vi: 0,05 – 10 m/s
  • Sai số đo: +/- 2%
  • Độ tuyến tính: +/- 1%
  • Độ lặp lại: 0,25% giá trị trung bình
  • Độ dẫn điện tối thiểu: 20 mS/cm
  • Nhiệt độ hoạt động: 0 – 80 ºC
• FMDU19. Hộp cấp nguồn phụ trợ cho FMDU05, FMDU07, FMDU08
  • Bảng điều khiển điện tử:
    • Hộp kim loại
    • Công tắc bật/tắt chính
    • Kết nối lưu lượng kế
    • Màn hình hiển thị số cho lưu lượng kế xoắn ốc FMDU07

Các thành phần khuyến nghị bổ sung (Không bao gồm):

• FMDU01. Đĩa lỗ cho FMDU
  • Vật liệu: Methacrylate trong suốt
  • Đường kính ống D1: 35 mm
  • Đường kính lỗ D2: 20 mm
• FMDU02. Ống Venturi cho FMDU
  • Vật liệu: Methacrylate trong suốt
  • Đường kính h1: 32 mm, h2: 20 mm, h3: 32 mm
  • Góc thu hẹp phía trước: 14º
  • Góc mở rộng phía sau: 21º
• FMDU03. Lưu lượng kế kiểu shunt cho FMDU
  • Vật liệu: Thép
  • Phạm vi: 0 – 20 m³/h
• FMDU04. Ống Pitot cho FMDU
  • Vật liệu: Methacrylate trong suốt
  • Đường kính ống: 35 mm
• FMDU05. Lưu lượng kế thể tích piston quay cho FMDU
  • Độ chính xác: +/- 0,8%
  • Độ lặp lại: +/- 0,3%
  • Phạm vi đo: 30 – 1800 l/h
• FMDU06. Lưu lượng kế cánh lật cho FMDU
  • Đường kính ống: Dn40
  • Phạm vi: 1 – 12 m³/h
• FMDU07. Lưu lượng kế xoắn ốc cho FMDU
  • Vật liệu: Thép không gỉ
  • Phạm vi: 1 – 150 l/phút
  • Độ chính xác: +/- 1% giá trị đọc
  • Độ lặp lại: +/- 0,05%
  • Áp suất tối đa: 450 bar
• FMDU09. Lưu lượng kế vận tốc dòng chảy cho FMDU
  • Phạm vi đo: 0 – 40 m/s
  • Độ chính xác: 0,5% giá trị đọc
  • Độ phân giải: 0,1 m/s
• FMDU10. Lưu lượng kế đa dòng suy diễn cho FMDU
  • Lưu lượng tối đa (Qmax): 20 m³/h
  • Lưu lượng danh định (Qn): 10 m³/h
  • Lưu lượng tối thiểu (Qmin): 200 l/h
  • Áp suất tối đa (Pmax): 16 bar
• FMDU11. Đập đỉnh rộng cho FMDU
• FMDU12. Đập Crump cho FMDU
• FMDU13. Kênh chữ “H” cho FMDU
• FMDU14. Kênh Washington cho FMDU
• FMDU16. Áp kế kỹ thuật số cho FMDU
  • Hai thang đo: 0 – 199.9 mbar, 0 – 2000 mbar
  • Độ chính xác: 0,15% toàn thang đo
• FMDU17. Thước đo mực nước điểm cho FMDU
• FMDU18. Đập chữ nhật đỉnh sắc cho FMDU

Kích thước: 3200 x 1300 x 1500 mm (xấp xỉ 125,98 x 51,18 x 59,05 inch)
Trọng lượng: Xấp xỉ 300 kg (661,3 pound)
