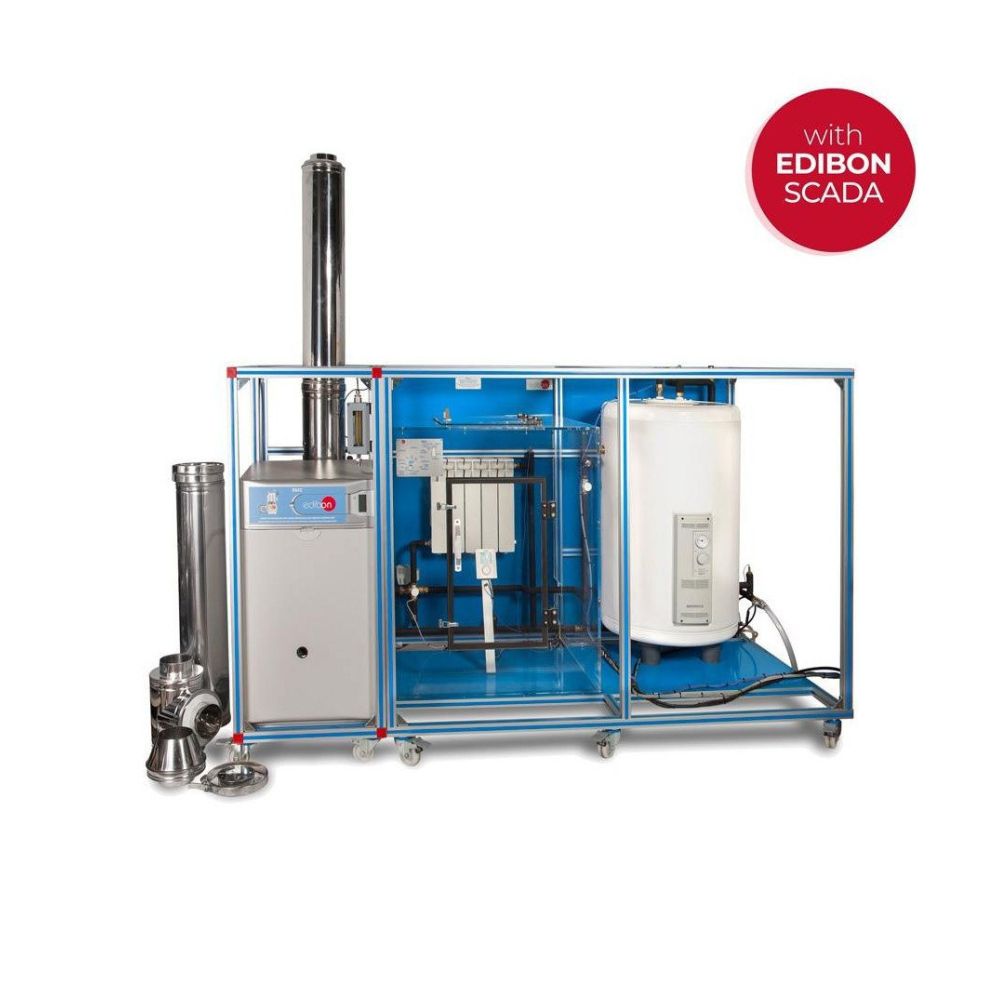

Thiết bị giảng dạy quá trình tạo nước nóng và sưởi ấm (EACC – Computer Controlled Hot Water Production and Heating Teaching Unit) do EDIBON phát triển, là một mô hình học tập giúp sinh viên tìm hiểu về hệ thống sưởi ấm và sản xuất nước nóng sinh hoạt, áp dụng cho cả nhà ở riêng lẻ và các tòa nhà chung cư có nồi hơi riêng cho từng căn hộ.

Thiết bị EACC:

• Khung và cấu trúc:
  • Khung bằng nhôm anod hóa và các tấm thép sơn tĩnh điện.
  • Thiết bị được lắp bánh xe để dễ dàng di chuyển.
  • Các thành phần kim loại chính được làm bằng thép không gỉ.
  • Mặt trước có sơ đồ phân bố các bộ phận tương tự như hệ thống thực tế.
• Nồi hơi:
  • Nồi hơi sử dụng dầu diesel với công suất hữu ích 32 kW.
  • Thân nồi hơi bằng gang với thiết kế ba đường dẫn khói, phù hợp với các đầu đốt áp suất cho khí hoặc dầu diesel.
  • Bao gồm:
    • Đầu đốt dầu diesel (32 kW) điều khiển bằng máy tính.
    • Bơm tuần hoàn, điều khiển bằng máy tính.
    • Bình giãn nở kín.
    • Van an toàn (3 bar).
    • Bộ xả khí tự động.
    • Nhiệt kế an toàn.
    • Van xả.
  • Bình chứa nhiên liệu di động (20 lít).
  • Bộ lọc nhiên liệu.
• Ống khói bằng thép không gỉ:
  • Bộ chuyển đổi tại đầu ra của nồi hơi.
  • Khớp “T” 90º, hai khớp cong 45º, hai đoạn thẳng dài 930 mm, nón thoát khí tự do và hai kẹp tường.
• Van điện tử ba ngả (điều khiển bằng máy tính):
  • Phân phối nước nóng từ nồi hơi đến hai mạch chính:

1. Vỏ đôi của bồn nước nóng để tạo nước nóng sinh hoạt.
2. Bộ tản nhiệt để tạo nhiệt sưởi ấm.

• Bồn nước nóng (150 lít):
  • Làm bằng thép không gỉ, có vỏ đôi.
  • Van điện từ (điều khiển bằng máy tính) ở đường cấp nước vào bồn.
• Bộ tản nhiệt:
  • Bộ tản nhiệt năm phần với bộ xả khí.
  • Được đặt trong hộp mica (Methacrylate), có thể kiểm soát nhiệt độ thông qua phần mềm PID tác động lên van điện từ ba ngả.
  • Bên trong hộp có bộ điều nhiệt phòng, cho phép kiểm soát nhiệt độ sưởi.
• Cảm biến:
  • 9 cảm biến nhiệt độ loại “J” tại các vị trí quan trọng để đo:
    • Nhiệt độ nước nóng rời khỏi nồi hơi.
    • Nhiệt độ nước vào/ra của mạch chính bồn nước nóng và bộ tản nhiệt.
    • Nhiệt độ nước nóng sinh hoạt bên trong và đầu ra bồn nước nóng.
    • Nhiệt độ nước tuần hoàn lại nồi hơi.
  • 1 cảm biến lưu lượng dầu diesel: đo lưu lượng nhiên liệu tiêu thụ (0,4 – 4 kg/h).
  • 3 cảm biến lưu lượng nước (1,5 – 30 l/min) để đo:
    • Lưu lượng nước cho mạch chính của bồn nước nóng.
    • Lưu lượng nước cho mạch chính của bộ tản nhiệt.
    • Lưu lượng nước cấp vào bồn nước nóng.
• Máy phân tích khí thải:
  • Đo CO, CO₂, O₂, lượng khí thừa, nhiệt độ khí thải, hiệu suất đốt cháy, v.v.
• Tính năng điều khiển và phần mềm:
  • SCADA tiên tiến theo thời gian thực và điều khiển PID.
  • Điều khiển mở + Điều khiển đa kênh + Điều khiển theo thời gian thực.
  • Phần mềm điều khiển chuyên dụng của EDIBON dựa trên LabVIEW.
  • Bộ thu thập dữ liệu National Instruments (250 KS/s – kilo mẫu/giây).
  • Bài tập hiệu chuẩn hướng dẫn người dùng cách hiệu chuẩn cảm biến và kiểm tra độ chính xác trước khi đo lường.
  • Tương thích với máy chiếu và bảng điện tử để trình diễn trước lớp học.
• Tính năng mở rộng và an toàn:
  • Hỗ trợ nghiên cứu ứng dụng, mô phỏng công nghiệp thực tế, đào tạo, v.v.
  • Điều khiển và vận hành từ xa cho người dùng và hỗ trợ kỹ thuật EDIBON.
  • Đảm bảo an toàn với 4 hệ thống bảo vệ: Cơ khí, Điện, Điện tử và Phần mềm.
  • Thiết kế và sản xuất theo các tiêu chuẩn chất lượng.
  • Tùy chọn phần mềm ICAI: Tạo, chỉnh sửa và thực hiện các bài tập thực hành, kiểm tra, tính toán; theo dõi kiến thức và tiến trình của người học.
  • Hỗ trợ mở rộng hệ thống qua EDIBON Scada-Net (ESN), cho phép nhiều sinh viên cùng vận hành các thiết bị trên một mạng lưới.
