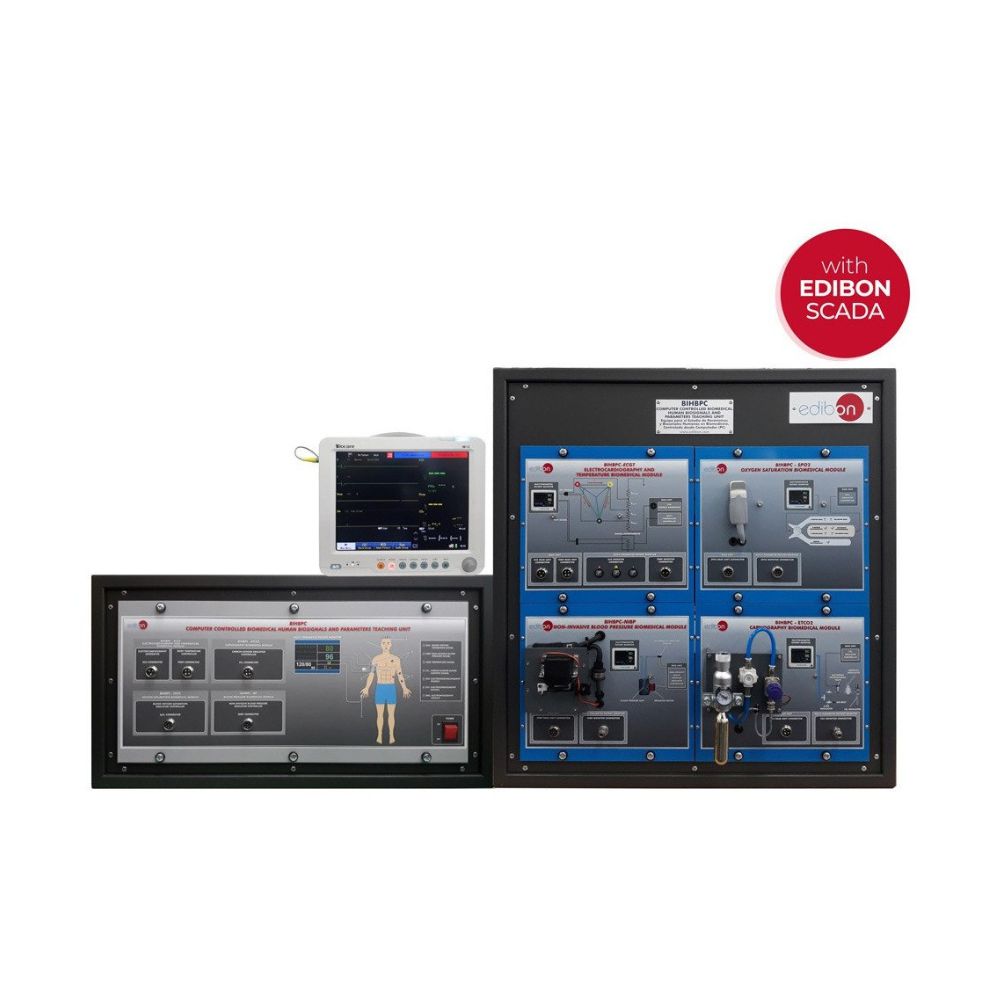

Thiết bị đo các thông số và tín hiệu sinh học người (BIHBPC – Computer Controlled Biomedical Parameters and Biosignals Unit) cho phép sinh viên học cách diễn giải và thực hiện các phép đo tín hiệu sinh học quan trọng nhất, bao gồm:
- Điện tâm đồ (ECG)
- Đo độ bão hòa oxy trong máu (SpO₂)
- Huyết áp (BP)
- Đo nồng độ CO₂ cuối kỳ thở ra (etCO₂)
Thiết bị BIHBPC:

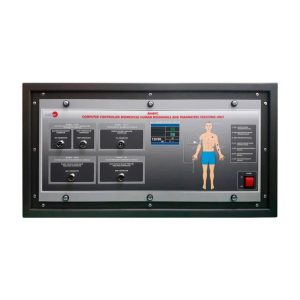

- BIHBPC-UC – Bộ Điều Khiển cho BIHBPC
- Bộ điều khiển trung tâm (mô-đun BIHBPC) tạo ra các tín hiệu điều khiển để vận hành các bộ phận còn lại.
- Bao gồm các cổng kết nối:
- Mô-đun BIHBPC-ECGT (đo điện tâm đồ – ECG)
- Mô-đun BIHBPC-ECGT (đo nhiệt độ)
- Mô-đun BIHBPC-SPO2 (đo độ bão hòa oxy trong máu)
- Mô-đun BIHBPC-ETCO2 (đo nồng độ CO₂ cuối kỳ thở ra)
- Mô-đun BIHBPC-NIBP (đo huyết áp không xâm lấn)
- Công tắc ON/OFF

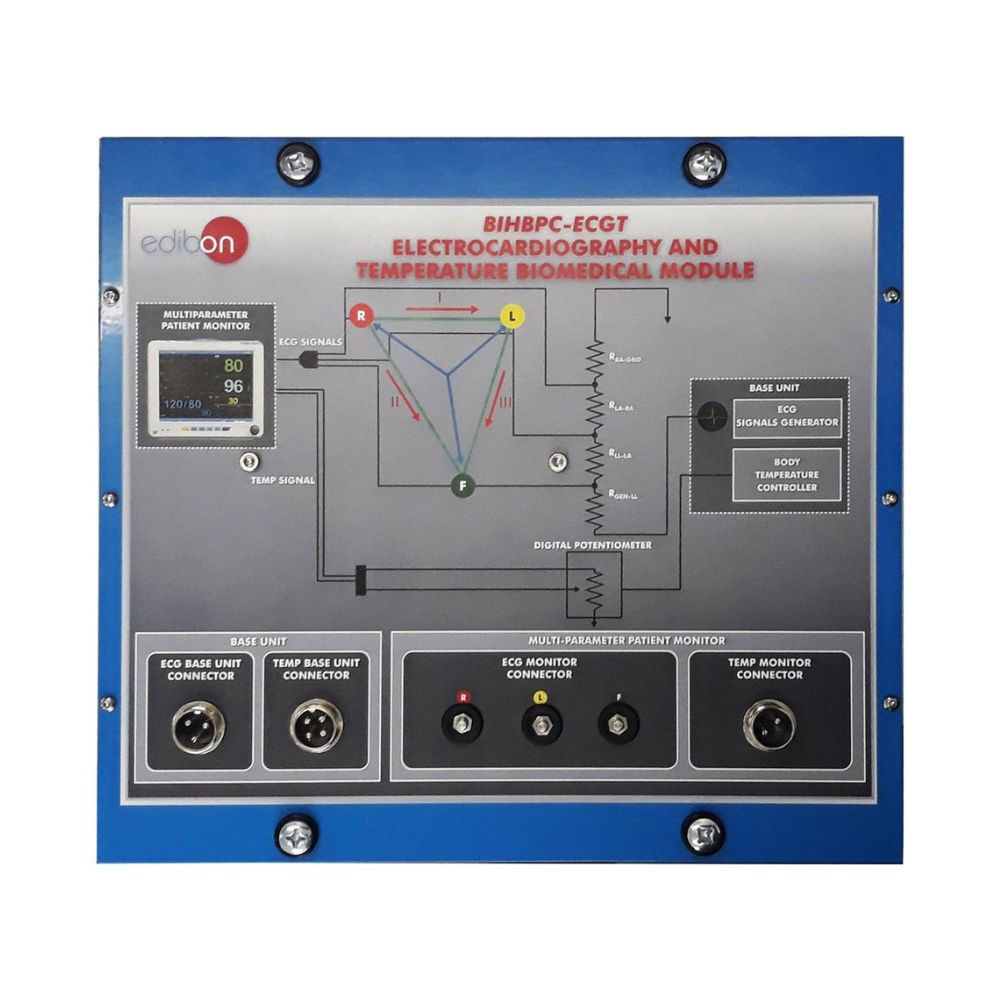

- BIHBPC-ECGT. Mô-đun Đo Điện Tâm Đồ và Nhiệt Độ
- Đầu ra điện tâm đồ 3 chuyển đạo
- Phạm vi nhịp tim: 30 – 145 bpm
- Mô phỏng các bệnh lý tim mạch: rung nhĩ, cuồng nhĩ, vô tâm thu, block nhĩ thất cấp I, II, III, block nhánh trái/phải, nhịp lạc chỗ, tăng kali máu, nhịp thất tự động, phì đại thất trái, máy tạo nhịp, đoạn ST chênh lên, thiếu máu cục bộ, xoắn đỉnh, rung thất, ngừng tim thất, nhịp nhanh thất.
- Phạm vi đo nhiệt độ: 25 – 43.5 °C
Các thành phần cần thiết để vận hành thiết bị “BIHBPC-UB” (Không bao gồm trong bộ tiêu chuẩn):

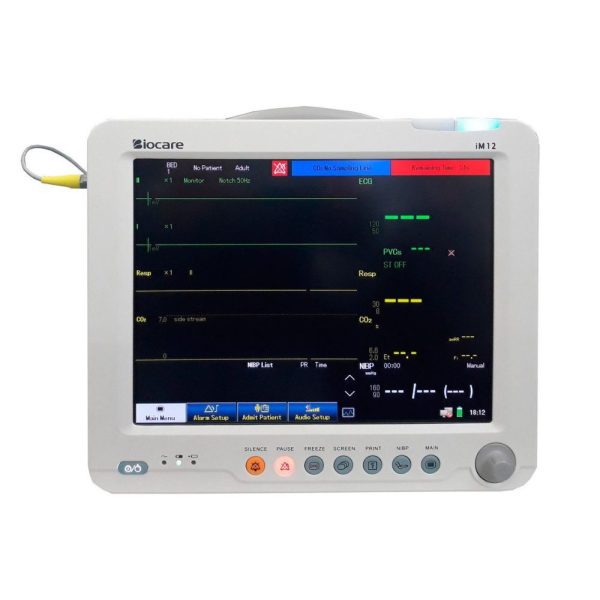

BI-PM. Màn Hình Theo Dõi Tín Hiệu Sinh Học
- Điện áp đầu vào (AC): 100 – 240 V, 50/60 Hz
- Màn hình TFT-LCD 12.1”
- Theo dõi điện tâm đồ (ECG):
- Đầu vào ECG 3 chuyển đạo
- Chọn chuyển đạo: I, II, III
- Phạm vi nhịp tim: 15 – 300 bpm (người lớn), 15 – 350 bpm (trẻ em & sơ sinh)
- Theo dõi hô hấp:
- Phương pháp đo: Điện trở lồng ngực
- Chọn chuyển đạo: I, II
- Phạm vi đo: 0 – 120 nhịp/phút (người lớn), 0 – 150 nhịp/phút (trẻ em & sơ sinh)
- Độ phân giải: 1 rpm
- Theo dõi SpO₂:
- Tham số: SpO₂ và nhịp mạch
- Phạm vi đo SpO₂: 1 – 100 %
- Phạm vi nhịp mạch: 25 – 250 bpm
- Bước sóng ánh sáng đỏ: 658 – 664 nm
- Bước sóng hồng ngoại: 897 – 915 nm
- Theo dõi huyết áp không xâm lấn (NIBP):
- Phương pháp đo: Dao động kế tự động
- Chế độ hoạt động: Thủ công, Tự động, STAT
- Phạm vi đo:
- Huyết áp tâm thu: 41 – 270 mmHg (người lớn), 40 – 200 mmHg (trẻ em), 40 – 135 mmHg (sơ sinh)
- Huyết áp trung bình: 20 – 230 mmHg (người lớn), 20 – 165 mmHg (trẻ em), 20 – 110 mmHg (sơ sinh)
- Huyết áp tâm trương: 10 – 210 mmHg (người lớn), 10 – 150 mmHg (trẻ em), 10 – 100 mmHg (sơ sinh)
- Độ phân giải: 1 mmHg
- Theo dõi nhiệt độ:
- Phạm vi đo: 0 – 50 °C
- Phương pháp đo: Điện trở nhiệt
- Độ phân giải: 1 °C
- Theo dõi CO₂ (chỉ bao gồm khi mua mô-đun BIHBPC-ETCO2):
- Loại: Dòng bên (lateral flow)
- Phương pháp đo: Hấp thụ bức xạ hồng ngoại
- Thời gian làm nóng: 2 phút
- Phạm vi đo: 0 – 19.7 % (0 – 150 mmHg)
- Độ phân giải: 0.1 mmHg (0 – 69 mmHg), 0.25 mmHg (70 – 150 mmHg)
Các thành phần khuyến nghị để mở rộng chức năng (Không bao gồm trong bộ tiêu chuẩn):

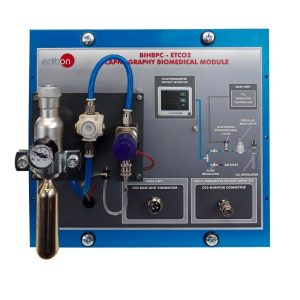

BIHBPC-ETCO2. Mô-đun Đo Nồng Độ CO₂ Cuối Kỳ Thở Ra
- Van tỷ lệ:
- Điện áp cung cấp: 0 – 10 V
- Lưu lượng tối đa: 2.7 l/phút
- Áp suất làm việc: 50 psi
- Bình CO₂: 16 g

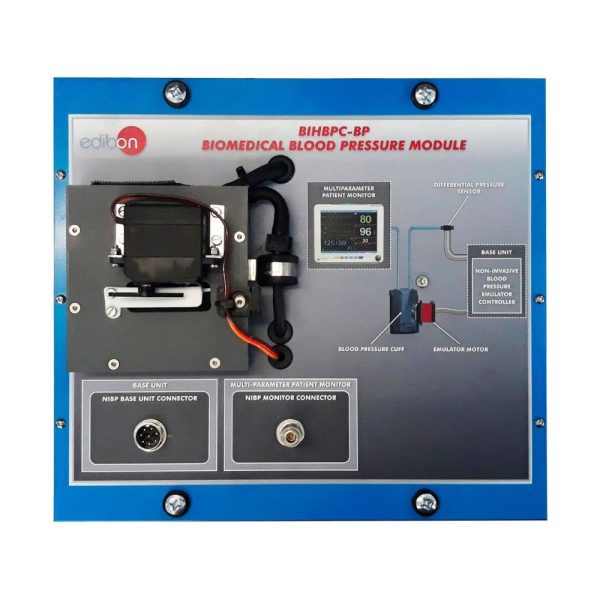

BIHBPC-NIBP. Mô-đun Đo Huyết Áp Không Xâm Lấn
- Phạm vi áp suất tâm thu: 90 – 180 mmHg
- Phạm vi áp suất tâm trương: 50 – 100 mmHg
- Động cơ servo:
- Điện áp cung cấp: 4.8 – 7.2 VDC
- Tốc độ: 0.16 s/60°
- Góc quay: 180°
- Cảm biến áp suất: Tối đa 5 psi
BIHBPC-SPO2. Mô-đun Đo Độ Bão Hòa Oxy
- Cảm biến đo nồng độ oxy:
- Bước sóng ánh sáng đỏ: 658 – 664 nm
- Bước sóng hồng ngoại: 897 – 915 nm
Các tính năng mở rộng khác:

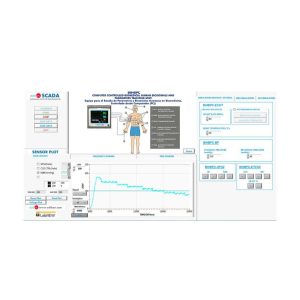

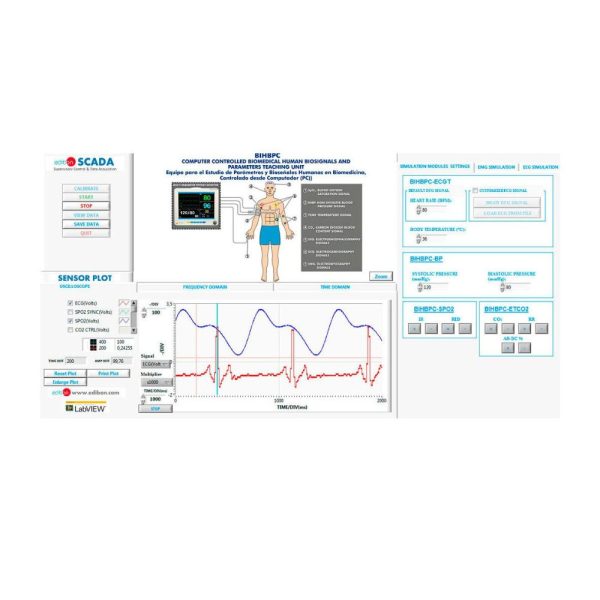

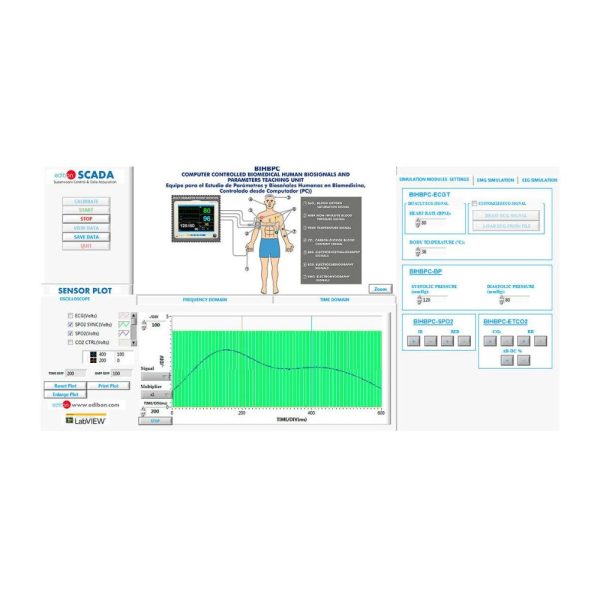

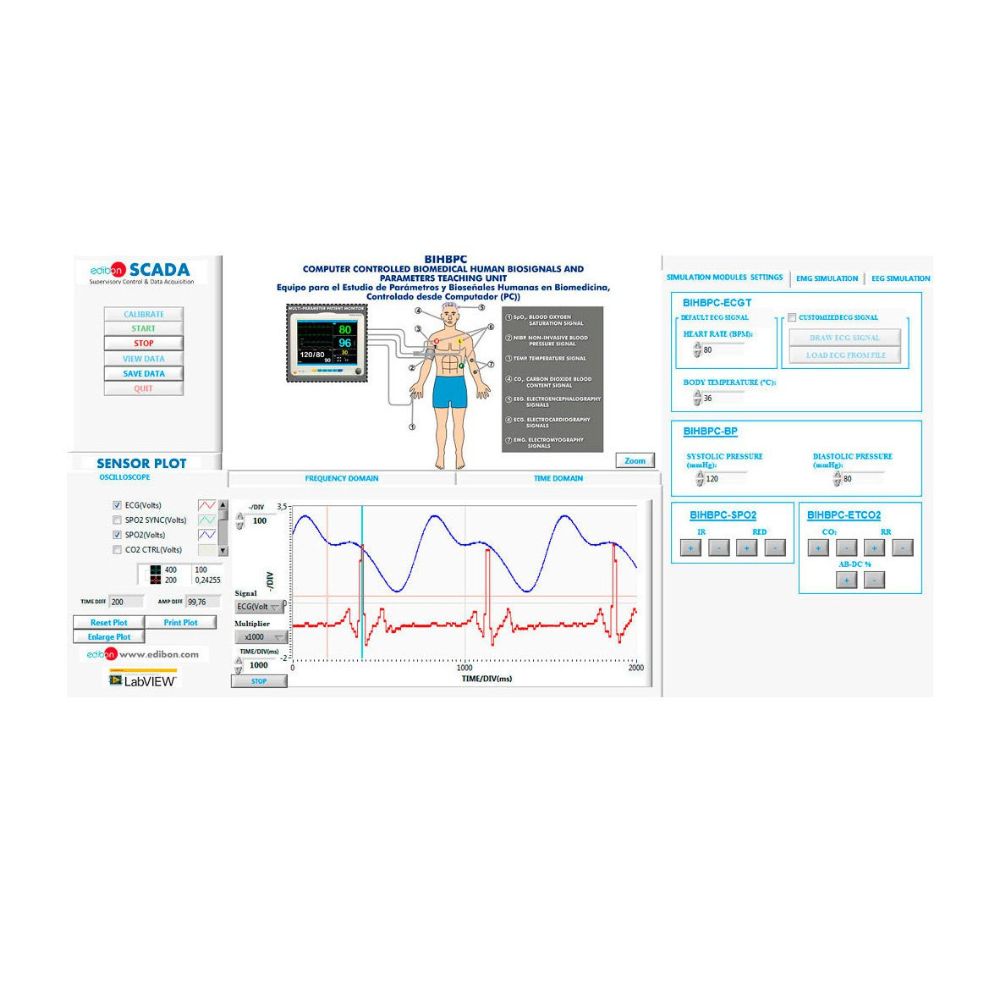

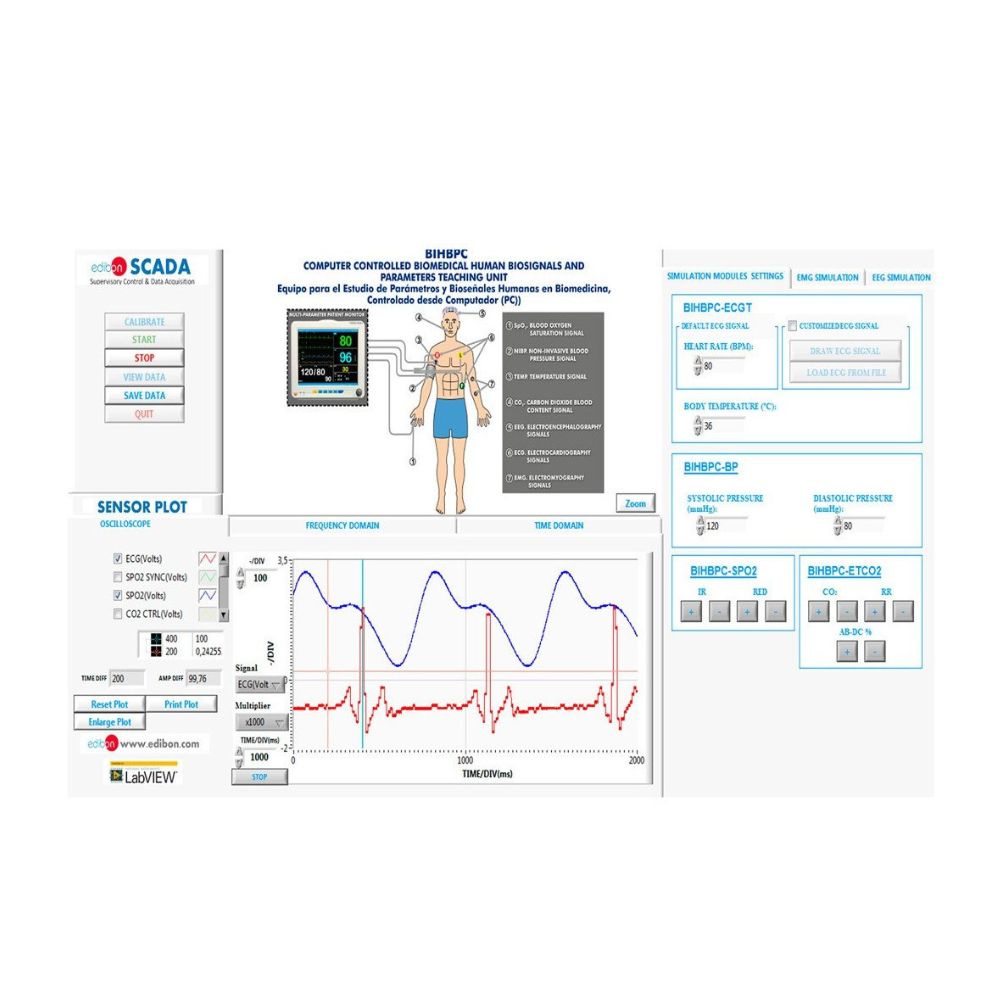

- Hệ thống SCADA thời gian thực tiên tiến
- Phần mềm điều khiển chuyên dụng của EDIBON dựa trên LabVIEW
- Bo mạch thu thập dữ liệu National Instruments (250 KS/s)
- Tương thích với máy chiếu và bảng điện tử
- Cho phép nghiên cứu ứng dụng, mô phỏng công nghiệp thực tế và đào tạo
- Hỗ trợ vận hành và điều khiển từ xa
- Hệ thống an toàn 4 lớp: Cơ khí, Điện, Điện tử, Phần mềm
- Thiết kế theo tiêu chuẩn chất lượng quốc tế
- Tùy chọn mở rộng với phần mềm ICAI
- Tương thích với hệ thống Scada-Net (ESN) của EDIBON cho phép nhiều sinh viên sử dụng đồng thời
