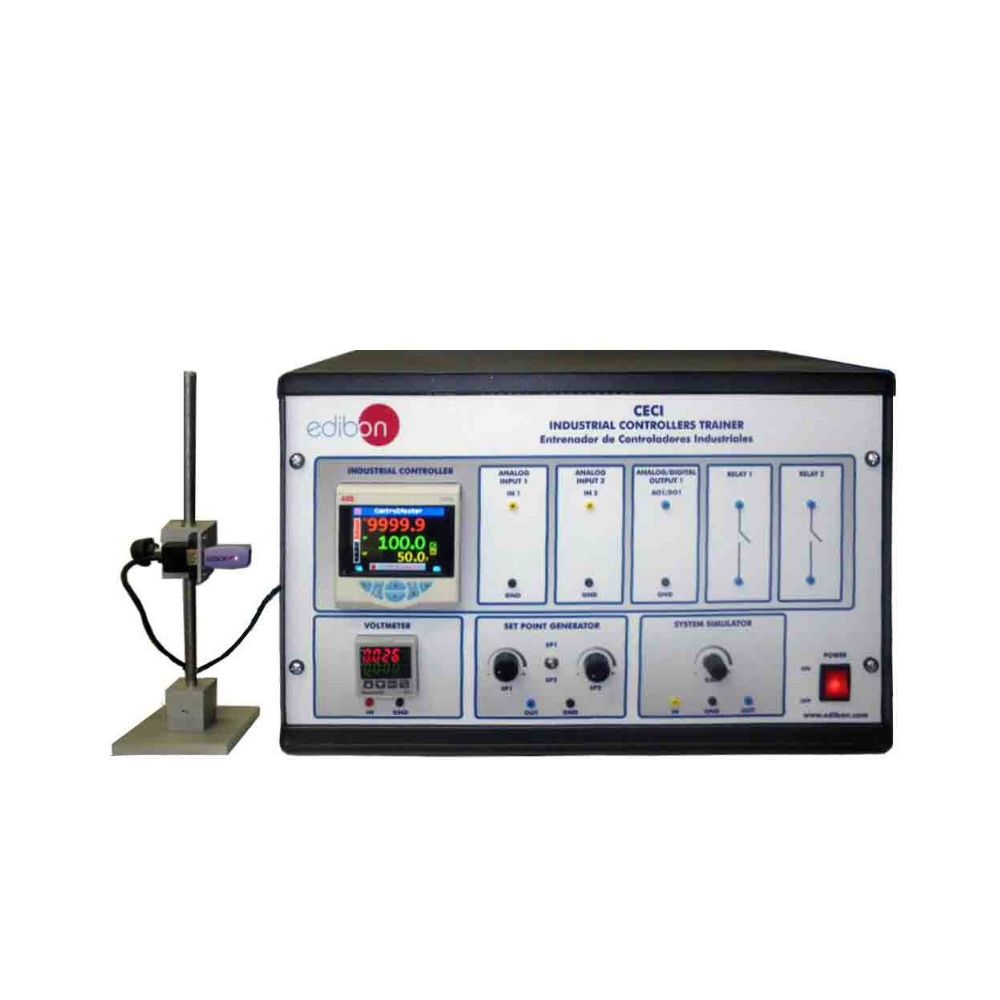

Thiết bị điều khiển công nghiệp (CECI – Industrial Controllers Unit) được thiết kế theo cấu trúc mô-đun, với các chức năng được chia thành các mô-đun riêng biệt nhằm giúp sinh viên hiểu rõ hơn về thiết bị. Các mô-đun bao gồm:

• Bộ điều khiển công nghiệp
• Vôn kế kỹ thuật số
• Bộ tạo điểm đặt
• Bộ mô phỏng hệ thống

Thiết bị chính (trong hộp kim loại) bao gồm:

1. Bộ điều khiển công nghiệp:

• Bộ điều khiển ABB Cm30.
• Màn hình hiển thị: Màn hình màu 1/4 VGA TFT, màn hình tinh thể lỏng (LCD) có đèn nền tích hợp.
• Ngôn ngữ: Tiếng Anh, Đức, Pháp, Ý và Tây Ban Nha.
• Bàn phím điều khiển: 6 phím bấm cảm ứng.
• Bảo vệ bằng mật khẩu: Mật khẩu người dùng cơ bản/nâng cao được gán thủ công.

– Hiển thị xu hướng (Trend display):

• Ghi nhận đồng thời 2 biến số.
• Tốc độ lấy mẫu có thể cấu hình (1 giây đến 5 phút).

– Thông số điều khiển:

• Dải tỉ lệ (Proportional band): 0 – 999,9 %.
• Thành phần tích phân (Integral): 0 – 10000 s.
• Thành phần vi phân (Derivative): 0 – 999,9 s.
• Cài đặt thủ công (Manual Reset): 0,0 – 100 %.

– Chức năng tự động hiệu chỉnh (Autotune):

• Tính toán thông số điều khiển theo yêu cầu.

– Cảnh báo quy trình (Process alarms):

• Số lượng: 8.
• Loại: Cảnh báo cao/thấp và cảnh báo khóa cao/thấp.
• Xác nhận: Thông qua phím trên bảng điều khiển hoặc tín hiệu số.
• Nguồn cảnh báo: Có thể cấu hình đầy đủ (ví dụ: giá trị đo, đầu vào tương tự, khối toán học nội bộ, độ lệch vòng điều khiển đầu ra).
• Độ trễ (Hysteresis): Điều chỉnh mức và thời gian.
• Kích hoạt cảnh báo: Bật/tắt từng cảnh báo thông qua tín hiệu số.

– Đầu vào tương tự (Analog inputs):

• Số lượng: 2.
• Loại đầu vào: Điện áp (V hoặc mV), dòng điện (mA), điện trở (ohm), cặp nhiệt điện (Thermocouple), RTD 3 dây, tần số, xung, đầu vào kỹ thuật số không điện áp và đầu vào kỹ thuật số 24 V.
• Điểm đặt có thể chọn qua phần mềm (điều khiển từ xa) hoặc bảng điều khiển phía trước.

– Đầu ra tương tự/kỹ thuật số (Analog/Digital output):

• Số lượng: 1.
• Loại: Có thể cấu hình là đầu ra tương tự hoặc xung số.
• Dải tương tự: 0 – 20 mA (có thể lập trình).

Loại đầu ra điều khiển (Cấu hình qua phần mềm):

• Điều khiển tỉ lệ dòng điện/điện áp (có điện trở).
• Điều khiển tỉ lệ thời gian.
• Điều khiển Bật/Tắt (On/Off).
• Van động cơ có phản hồi.
• Van động cơ không có phản hồi.
• Đầu ra chia tách với tổ hợp rơ-le kỹ thuật số và đầu ra dòng điện.

– Rơ-le (Relays):

• Số lượng: 2.
• Loại: Tiếp điểm thường mở (N/O).
• Công suất tiếp điểm: 5 A, 240 V.

2. Vôn kế kỹ thuật số (Digital Voltmeter):

• Dải đo: 0 – 10 VDC.
• Độ phân giải: 10 mVDC.

3. Bộ tạo điểm đặt (Set Point Generator):

• Hai mức điện áp có thể chọn thông qua công tắc, cho phép tạo tín hiệu bậc thang.
• Biên độ: 0 – 10 VDC.

4. Bộ mô phỏng hệ thống (System Simulator):

• Mô phỏng hệ thống trễ bậc nhất.
• Hằng số thời gian (T): 20 s.
• Hệ số khuếch đại: 1 đến 10 (xoay theo chiều kim đồng hồ).

5. Mô-đun truyền thông (Communication Module):

• Cho phép kết nối máy tính sử dụng giao thức IrDA.

6. Phần mềm (Software):

• ABB Device Type Manager (DTM): Phần mềm cấu hình cho bộ điều khiển công nghiệp Control Master.
• Phần mềm cho phép:
  • Lựa chọn kiểu điều khiển.
  • Thiết lập thông số bộ điều khiển công nghiệp.
  • Cài đặt cảnh báo và báo động.
  • Cấu hình vòng điều khiển hệ thống.
  • Truy cập thông số qua sơ đồ khối trực quan của quy trình hệ thống.

7. Cáp và phụ kiện:

• Bao gồm đầy đủ các cáp và phụ kiện cần thiết cho quá trình vận hành.

8. Tài liệu hướng dẫn (Manuals):

Thiết bị được cung cấp kèm theo các tài liệu:

• Yêu cầu dịch vụ.
• Lắp ráp và cài đặt.
• Khởi động.
• An toàn.
• Bảo trì và thực hành.

Kích thước và trọng lượng:

• Thiết bị chính: 490 x 330 x 310 mm (19,29 x 12,99 x 12,20 inch).
  • Trọng lượng: 10 kg (22 pounds).
• Mô-đun truyền thông: 100 x 100 x 310 mm (3,93 x 3,93 x 12,20 inch).
  • Trọng lượng: 1 kg (2,2 pounds).
