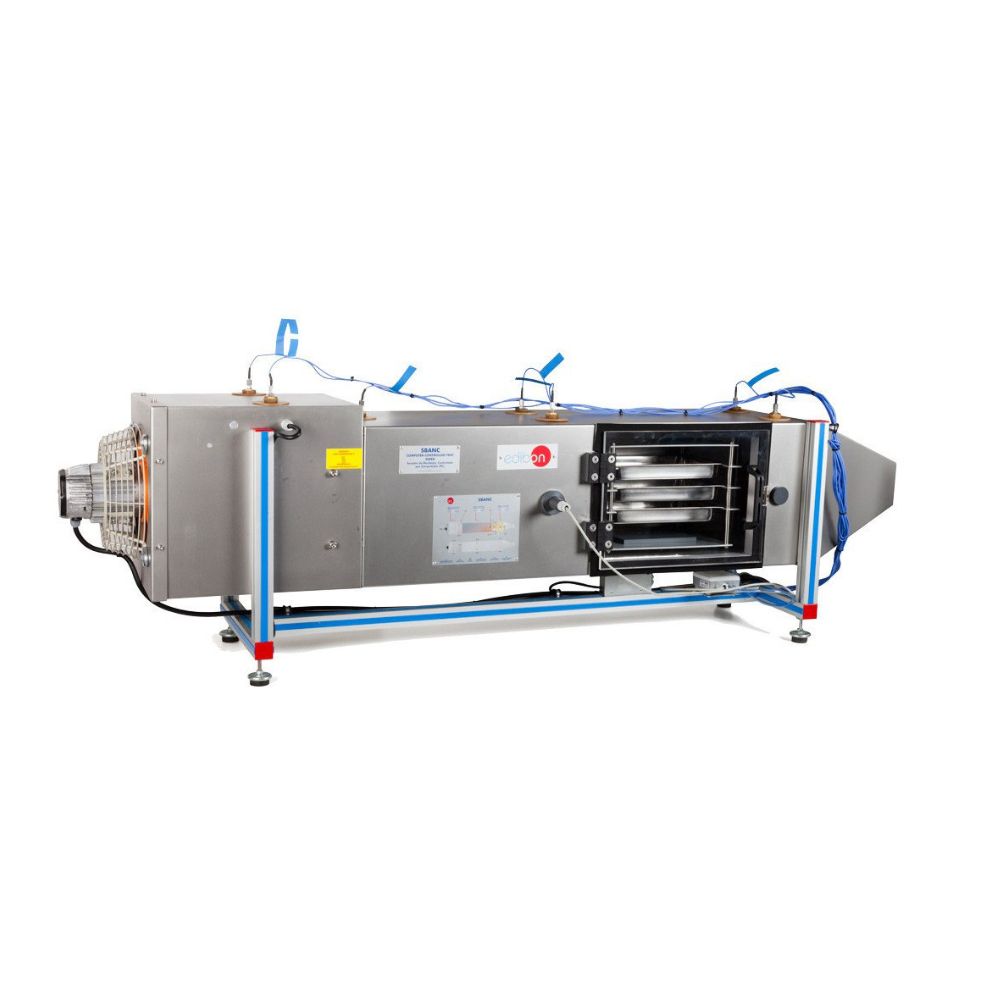

Hệ thống sấy khay điều khiển bằng máy tính

Hệ thống sấy khay điều khiển bằng máy tính (SBANC – Computer Controlled Tray Drier) do EDIBON phát triển, sử dụng một trong những phương pháp sấy khô phổ biến nhất. Phương pháp này hoạt động bằng cách tạo dòng không khí lưu thông qua vật liệu cần sấy.

Request a Quote

Product Description

Thiết bị SBANC:

Loại thiết bị: Đặt trên bàn.
Cấu trúc:
- Khung bằng nhôm anod và các tấm che bằng thép sơn tĩnh điện.
- Các bộ phận kim loại chính được làm bằng thép không gỉ.
- Sơ đồ bố trí các thành phần được thể hiện trên bảng điều khiển phía trước, mô phỏng tương tự thiết bị thực tế.
Buồng sấy dạng hình chữ nhật:
- Chất liệu: thép không gỉ.
- Kích thước: 1000 x 320 x 320 mm.
- Bao gồm:
  - Buồng sấy: có cửa sổ trong suốt để quan sát và giá đỡ khay sấy. Kích thước cửa: 360 x 275 mm.
  - Vòi phun vuông: dài 300 mm, tiết diện thay đổi dần từ 315 mm xuống 100 mm.
  - Ba ẩm kế (hygrometer): đặt dọc theo buồng sấy, mỗi ẩm kế bao gồm 2 cảm biến nhiệt độ (bầu khô và bầu ướt).
  - Hai đường dẫn hơi nước: đưa hơi từ máy tạo hơi nước (không bao gồm) vào buồng sấy để điều chỉnh đặc tính không khí.
  - Quạt hướng trục: điều khiển tốc độ bằng máy tính:
    - Dải tốc độ: 0 – 2500 vòng/phút.
    - Lưu lượng: 0 – 2200 m³/h (0 – 611 l/s).
    - Bao gồm lưới bảo vệ quạt.
  - Bộ gia nhiệt: điều khiển bằng máy tính qua bộ điều khiển PID, công suất 3000 W. (*) Tùy chọn công suất 6800 W (kiểm tra giá và thời gian giao hàng).
  - Bốn khay thép không gỉ: để đặt vật liệu sấy. Kích thước mỗi khay: 270 x 170 x 40 mm.
  - Bảy cảm biến nhiệt độ loại “J”:
    - Sáu cảm biến nhiệt độ (ba bầu khô và ba bầu ướt tạo thành ba ẩm kế).
    - Một cảm biến nhiệt độ cho bộ gia nhiệt.
  - Cảm biến lưu lượng: đo lưu lượng khí vào buồng sấy, dải đo 0 – 650 l/s. (*) Tùy chọn cảm biến dải đo 2,5 m/s (kiểm tra giá và thời gian giao hàng).
  - Cảm biến lực (load cell): đo trọng lượng vật liệu sấy trong quá trình sấy, dải đo 0 – 5 kg. (*) Tùy chọn dải đo 0 – 10 kg (kiểm tra giá và thời gian giao hàng).
  - Cảm biến độ ẩm: đo độ ẩm của không khí gần vật liệu sấy, dải đo 0 – 100% RH.
  - Biểu đồ tâm lý (psychrometric chart): hỗ trợ phân tích các thông số không khí.

Thiết bị bao gồm:

Hệ thống SCADA thời gian thực và điều khiển PID tiên tiến.
Điều khiển mở + Điều khiển đa chế độ + Điều khiển thời gian thực.
Phần mềm điều khiển chuyên dụng của EDIBON dựa trên nền tảng LabVIEW.
Bo mạch thu thập dữ liệu National Instruments (250 KS/s – kilo mẫu/giây).
Bài tập hiệu chuẩn: hướng dẫn cách hiệu chuẩn cảm biến và tầm quan trọng của kiểm tra độ chính xác trước khi đo.
Tương thích với máy chiếu và bảng trắng điện tử: hỗ trợ trình bày và giảng dạy cho cả lớp cùng lúc.
Khả năng nghiên cứu ứng dụng, mô phỏng công nghiệp thực tế, và tổ chức các khóa đào tạo.
Điều khiển và vận hành từ xa, bao gồm hỗ trợ kỹ thuật từ EDIBON.
An toàn tuyệt đối với 4 hệ thống bảo vệ (Cơ khí, Điện, Điện tử, và Phần mềm).
Thiết kế và sản xuất theo nhiều tiêu chuẩn chất lượng.
Phần mềm ICAI tùy chọn: hỗ trợ tạo, chỉnh sửa và thực hiện các bài thực hành, kiểm tra, tính toán, theo dõi tiến độ học tập của người dùng.
Khả năng mở rộng và tích hợp trong tương lai: có thể kết nối với Hệ thống Scada-Net (ESN) của EDIBON để nhiều sinh viên vận hành đồng thời các thiết bị trong mạng.
